Ovládací příslušenství s jedním čerpadlem a chrání krabici

Představuje pokročilý digitální řadič čerpadla, který byl pečlivě navržen tak, aby nabídl uživatelsky přívětivou operaci, přímou funkci a spolehlivý výkon. Toto zařízení je navrženo pro širokou škálu aplikací, což z něj činí ideální řešení pro kontrolu a ochranu různých typů čerpadel, včetně hlubokých čerpadel, splaškových čerpadel, samostatných čerpadel, odstředivých čerpadel, potrubních čerpadel a dalších souvisejících čerpacích zařízení.

Odeslat dotaz

Rychlé dodání
Zajištění kvality
Zákaznický servis 24/7

Představení produktu

1. Existují 4 režimy primárních aplikací:

** Přívod vodovodní nádrže nahoru a dolů **: Tato aplikace je speciálně navržena pro řízení přívodu vody mezi horní a dolní nádrží na vodu.

** Přívod tlakové vody **: Druhá aplikace se zaměřuje na přívod vody ovládáním tlaku, spojení s tlakovým spínačem.

** Vypouštění odpadních vod **: Třetí aplikace se zabývá efektivním odstraněním odpadních vod.

** Ovládání čistého časového období **: Závěrečná aplikace nabízí časově založenou kontrolu, což uživatelům umožňuje naplánovat operace čerpadla podle konkrétních časových intervalů.

Stručně řečeno, tyto čtyři přívod vody s vodou, přívodem vody, přívod vody, vypouštění odpadních vod a čistá časová perioda komplexní řešení pro různé úkoly v oblasti hospodářství. Každá aplikace je navržena tak, aby řešila konkrétní výzvy a požadavky, zajistila efektivní, spolehlivé a udržitelné zpracování vody v různých průmyslových odvětvích a prostředích.

Aplikace	2 Pole spínač	Popis
1	0 0	Nádrž do tanku.
2	1 1	Ovládání posilovače čerpadla pomocí tlakového spínače.
3	0 1	Drenáž podle úrovně senzoru.
4	1 0	Načasovaný start a zastavení. [Zruší terminál senzoru]
1 pól spínač (Volba)
5	1	Tepelné ovládání

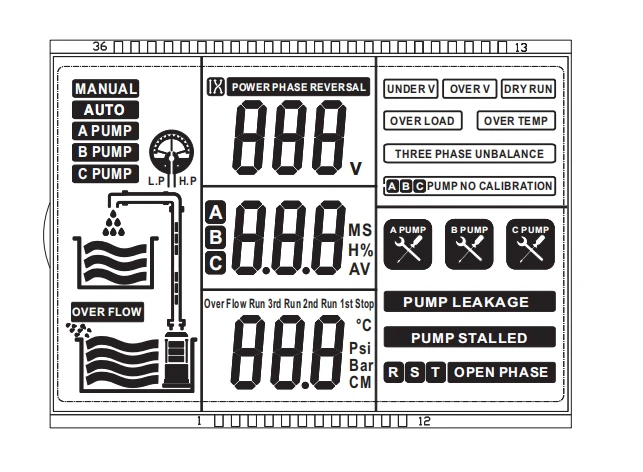

2. zobrazení LCD.

Systém poskytuje komplexní monitorovací řešení zobrazením napětí a proudu v reálném čase, což uživatelům umožňuje zůstat informováni o elektrických parametrech, které jsou rozhodující pro efektivní provoz vodního čerpadla. Tato prezentace dat v reálném čase zajišťuje, že jakékoli kolísání nebo anomálie v dodávce energie lze okamžitě identifikovat a řešit, čímž se zvyšuje celkovou spolehlivost systému.

Kromě zobrazení napětí a proudu v reálném čase je pracovní dynamika vodního čerpadla uvedena v dynamickém formátu. To znamená, že uživatelé mohou vizualizovat provozní stav čerpadla prostřednictvím grafických reprezentací nebo animovaných indikátorů, které poskytují intuitivní pochopení jeho výkonu.

Kromě toho je systém vybaven mechanismem detekce poruch, který zvyšuje jeho diagnostické schopnosti. V případě poruchy nebo abnormálního stavu začne odpovídající ikona na rozhraní blikat a na problém okamžitě přitahuje pozornost. Tato vizuální výstraha slouží jako rychlý indikátor potenciálních problémů, jako je přehřátí, nadproud, nízký tlak nebo mechanické selhání, což uživatelům umožňuje rychle podniknout nápravné opatření. Integrací těchto funkcí systém nejen monitoruje výkon čerpadla, ale také zajišťuje včasný zásah, aby se zabránilo dalšímu poškození nebo prostoji.

Celkově tato kombinace zobrazení dat v reálném čase, dynamického výstupu dynamiky čerpadla a ikon s indikujícími chybami vytváří uživatelsky přívětivé a vysoce funkční monitorovací prostředí. Zajišťuje jak technické odborníky, kteří vyžadují podrobné poznatky a obecné operátory, kteří potřebují jasné a dostupné informace, aby udrželi hladký provoz vodního čerpadla.

product-643-472

3. Základní provoz

Ochrana jádra aktivovaná kaliamerem parametru

Po instalaci a připojení příchozího dodávky, odchozí

pro motor a výběr vhodného přepínače pro aplikaci. Jeho

důležité provést kalibrační proces za účelem poskytnutí

vhodná ochrana čerpadla

Krok 1: Přepněte do ručního režimu, pokud je v automatickém režimu stisknutím

Tlačítko režimu, ujistěte se, že je čerpadlo vypnuto.

Krok 2: Stisknutím tlačítka Start spusťte čerpadlo a ujistěte se, že

Čerpadlo nakresluje proud poblíž jeho jmenovitého proudu a zvedá se

voda. Napětí by mělo být také v přípustné limity

Krok 3: Po zajištění věcí v kroku 2 stiskněte a držte start

Tlačítko, dokud neslyšíte zvuk pípnutí a čerpadlo se nezastaví. Ne

Zpráva kalibru na obrazovce LCD se již již neobjeví.

To znamená, že proces kalibrace je nyní dokončen.

Vymazání

Když je čerpadlo přeinstalováno po údržbě nebo nové

Nainstalováno čerpadlo, uživatel musí smazat bývalý parametr

Musí být provedena kalibrace a nový kalibrační postup.

To je třeba udělat, kdykoli je čerpadlo

opraveno nebo je nainstalováno nové čerpadlo

Před jednotkou je třeba vymazat parametry

je znovu kalibrován. Postupujte podle níže uvedených pokynů

Vymazání kalibrace parametru:

Stisknutím klávesy režimu přepněte do ručního režimu

Pokud je v automatickém režimu, ujistěte se, že čerpadlo není

běh. Přibližně pro 3 stiskněte klávesu Stop přibližně

Secs a uvolnění, když jednotka udělá „pípnutí“

zvuk.

Jednotka je nyní zpět do nastavení továrny, „bez kalibru

„Na obrazovce LCD začne blikat znaménko. Pro RE

kalibrace, postupujte podle pokynů, jak je uvedeno v

Sekce „kalibrace“.

TLAČÍTKO

Operace f manuálu na auto, auto do manuálu

Režim

SOUBOR

[Parametr 012nastavit na 00]- Manuální automatické / automatické do manuálu

[Parametr 012nastaveno na 01]- Všechna tlačítka uzamčená v režimu Auto. Deaktivace podržet „režim“ pro 5sec. Čerpadlo se poté zastaví a řadič se přepne do ručního režimu.

TLAČÍTKO	OPERACEVMANUÁL
ZAČÍNAT	Čerpadlo by mělo začít, pokud není spuštěno.
ZASTÁVKA	Čerpadlo by se mělo zastavit, pokud běží.
Zastavte pak režim	Zobrazení zobrazuje posledních pět záznamů o selhání.
Zastavte se	Zobrazení zobrazuje akumulativní doba běhu.
Aby bylo zajištěno chráněno čerpadla a motor, je nezbytné kalibrovat parametry regulátoru, jakmile čerpadlo běží na provozní standardy. Proveďte kalibraci po každé instalaci nebo údržbě.
ZAČÍNAT Nebo tlačítko uložení	Kalibrace parametru: V manuálním režimu stiskněte „Start“, dejte Čerpadlo čas na spuštění, jak by to normálně drželo „start“ (přibližně 5-10 sec) neboStiskněte tlačítko „Uložení“ (tlačítko na základní desce se žlutým uzávěrem). Řadič vydá zvuk „DI“. Řadič by měl být nyní kalibrován na aktuální specifikaci motoru.
ZASTÁVKA	Vymazání parametru: Zajistěte, aby čerpadlo přestalo běžet, a poté podržte „stop“, dokud ovladač nevydá zvuk „DI“. (Hold za přibližně 5-10 sec). Ovladač by měl být nyní vyčištěn od všech kalibrací.
