2 čerpadlo inteligentní čerpadlo regulátor



Vážíme si toho, že jste si vybrali naše produkty, a slibujeme, že vám budeme i nadále poskytovat přátelské a užitečné služby.

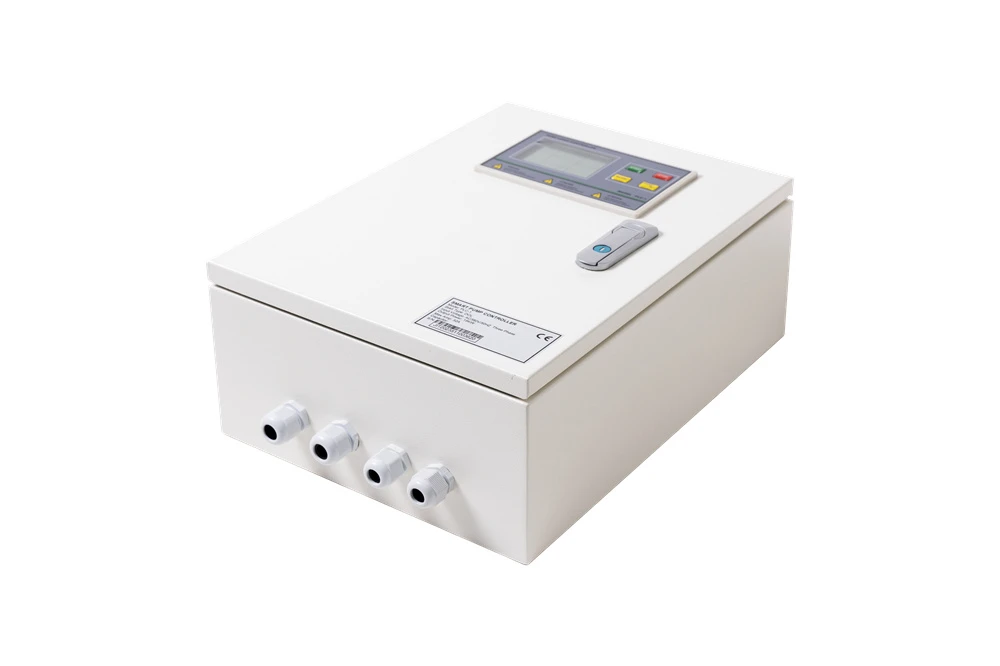

Intuitivní, programovatelný řídicí a ochranný systém pro odstředivá, potrubní, duplexní a třífázová hlubinná ponorná čerpadla, mimo jiné, je Inteligentní ovladač čerpadel.



Regulátor může pracovat mnoha způsoby s využitím různých elektrických instalací. Volná sonda nebo senzor v jímce je klíčová vlastnost, která odlišuje regulátor od standardní ovládací skříňky čerpadla On/Off. Náš jedinečný design eliminuje potřebu instalace sondy nebo senzoru ve studni a poskytuje vysoce citlivou a spolehlivou ochranu proti chodu čerpadla nasucho.



Značka: OEM

Výrobce Číslo modelu:PCH32 PLUS

Provoz: 3 fáze 220v/380v/415v

Funkční čerpadlo:0.75-15kw

Plastové krytí: IP 65

Stykač MCB/AC: CHNT

Typ: Duplexní střídavý ovládací panel

Jmenovité napětí: 120/208/240V/380V/415V AC

Ampér: 9 až 32 A

Kompatibilní typ čerpadla: Jumpa/přídavné čerpadlo/čerpadlo do vrtů

Počet řízených čerpadel:2

Umístění: Vnitřní/venkovní

Typ krytí: IP65

Velikost pouzdra: 342*292*119mm

Posun aplikací: pomocí DIP přepínače

Aplikace včetně:

• Používá se pro přenos vody z dolní nádrže do horní nádrže kapalinovou sondou nebo plovákovým spínačem
• Používá se pro posilovač tlakovým spínačem a tlakovou nádobou.
• Používá se pro zvedání odpadních vod pomocí kapalinové sondy nebo plovákového spínače
• Používá se pro drenážní čerpadlo s plovákovým spínačem
• Používá se pro přenos vody z dolní nádrže do horní nádrže pomocí vysílače hladiny (4-20mA)
• Použito pro posilovač tlakovým vysílačem (4-20mA)
• Používá se pro zvedání odpadních vod pomocí hladinového vysílače (4-20mA)

Položka	Ochrana	Hodnota	Poznámka	Typ poruchy
1	Vypínací ampér ochrany proti chodu nasucho	75 % kalibrovaného provozního ampéru	V nastavení menu	Chyba obnovy
2	Doba odezvy ochrany proti chodu nasucho	5s	V nastavení menu
3	Doba obnovy ochrany proti běhu nasucho	45m	V nastavení menu
4	Vypínací ampér ochrany proti přetížení	130% kalibrovaný provozní ampér	V nastavení menu	Chyba obnovy
5	Doba odezvy ochrany proti přetížení	5S (inverzní čas)	opraveno v softwaru
6	Doba obnovy ochrany proti přetížení	4m	V nastavení menu
7	Vypínací ampér ochrany proti zablokování čerpadla	180 % kalibrovaného provozního ampéru	V nastavení menu	Chyba při obnově
8	Doba odezvy ochrany při zastavení čerpadla	1s	opraveno v softwaru
9	Vypínací napětí ochrany pod napětím	304v	V nastavení menu	Chyba obnovy
10	Doba odezvy vypnutí ochrany pod napětím	6s	opraveno v softwaru
11	Doba obnovení ochrany pod napětím	4m	V nastavení menu
12	Vypínací napětí ochrany proti přepětí	437v	V nastavení menu	Chyba obnovy
13	Doba odezvy vypnutí ochrany proti přepětí	6s	opraveno v softwaru
14	Doba obnovy ochrany proti přepětí	4m	V nastavení menu
15	Otevřená fáze			Chyba při obnově
16	Reverzní fáze			Chyba při obnově
17	Přetékat			Chyba obnovy
18	Nad tepl			Chyba obnovy
19	Únik vody			Chyba při obnově





Má více než 20 let zkušeností s vytvářením, zkoumáním a zdokonalováním odborných ovladačů vodních čerpadel,

Výsledkem našeho snažení jsou naše ovladače kanalizačního výtahu řady PCH. Má všechny schopnosti a atributy, které naši zákazníci potřebují, as několika jednoduchými úpravami parametrů téměř zvládne funkce několika strojů.

Jeho uživatelsky přívětivé nastavení podstatně prodlužuje životnost čerpadla a jeho funkce nastavení jedním tlačítkem účinně chrání vodní čerpadlo.

Jeho robustní systém alarmu přetečení upozorní klienta v případě rychlého nárůstu objemu vody současným spuštěním externí sirény a reproduktoru.

Dokáže také přesně řídit spouštění a zastavování vodních čerpadel ovládáním jak spínačů, tak analogových vstupů.





1). Normální hladina kapaliny v jímce

hladina kapaliny dosáhne sondy 3# (plovákový spínač A: vyšší úroveň), ovládací skříňka nařídí jedno čerpadlo

běh; hladina kapaliny klesá na sondu 2# (plovákový spínač A:dolní úroveň), jedno čerpadlo se zastaví;

Řídicí jednotka bude automaticky střídat dvojitá čerpadla běžící, když se hladina kapaliny mění od

Sonda 2# & Sonda 3# (Plovákový spínač A: O úroveň výš – O úroveň níže)



2). Extra proudění v jímce

když jedno čerpadlo běží do odvodnění, hladina kapaliny v jímce se stále zvyšuje na sondu 4#

(Plovákový spínač B: Vyšší úroveň), ovládací skříňka nařídí, aby současně běželo další čerpadlo

odvodnění, dokud hladina kapaliny neklesne na sondu 2# (plovákový spínač A&B:dolní úroveň), dvojitá čerpadla

nepřestane běžet.



3). Přepad v jímce

když dvě čerpadla běží současně, hladina kapaliny v jímce se stále zvyšuje na sondu

5# (Plovákový spínač C: Vyšší úroveň), ovládací skříňka spustí varovný alarm; Když hladina kapaliny klesá

k sondě 5# (plovákový spínač C v nižší úrovni), ovládací skříňka přestane znít varovný alarm



4. Funkce Auto Patrol (Anti-korozní).

Pokud ve stavu Auto kontrolbox kontroluje dvojitá čerpadla, která neběží po dobu deseti dnů, ovládejte zařízení

nařídí čerpadlo A, aby běželo po dobu 3 sekund a zastavilo se, po 10 sekundovém intervalu se ovládací zařízení spustí

nařiďte, aby čerpadlo B běželo na 3 sekundy a zastavilo se.

Auto Patrol může zabránit zrezivění čerpadla a zablokování oběžného kola v důsledku dlouhé doby nečinnosti
