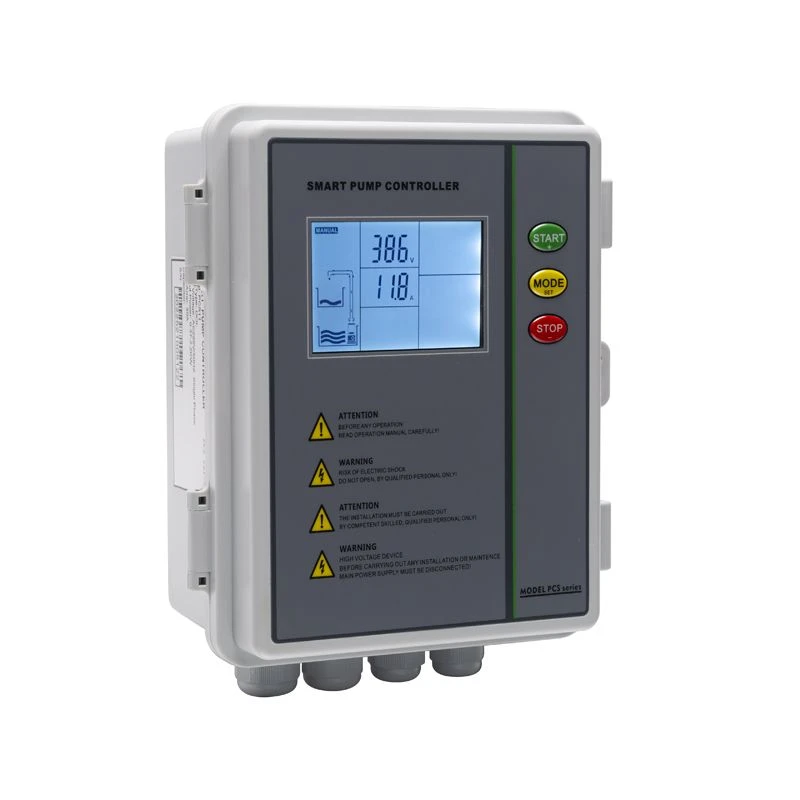

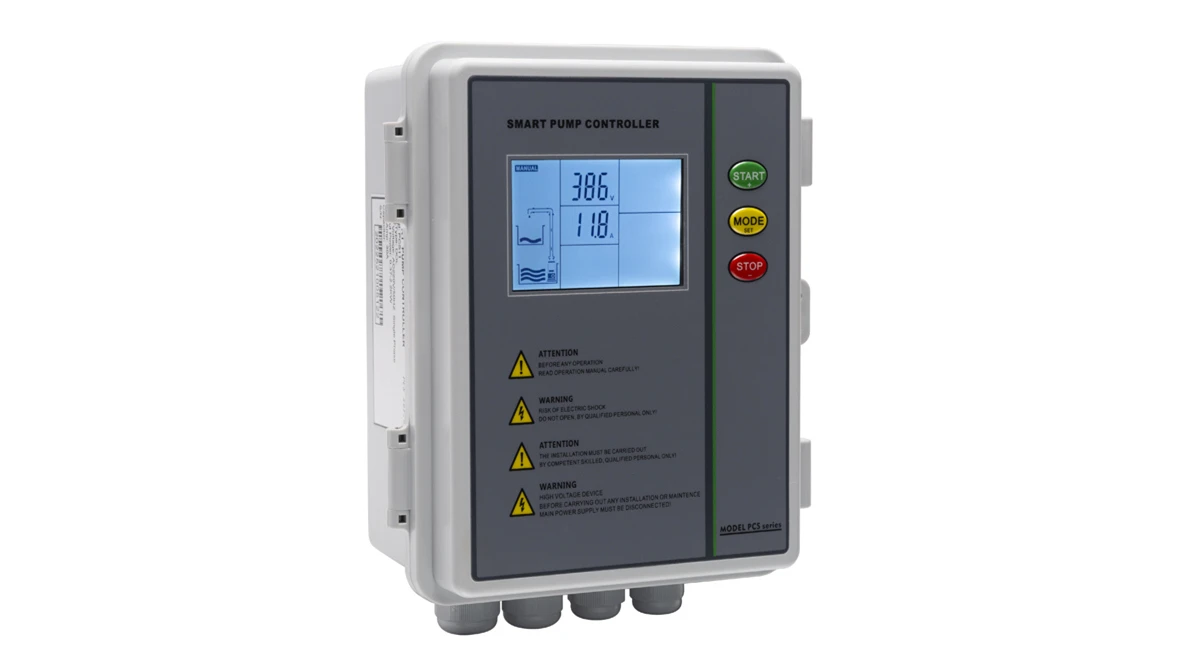

3-fázový ovladač čerpadla
3fázový ovladač čerpadla PCS31, vhodný pro čerpadlo hlubokých studní, čerpadlo na odpadní vodu, pomocné čerpadlo a další typy vodních čerpadel.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu
Pro pomocná čerpadla, kalová čerpadla, čerpadla pro hluboké studny a další typy vodních čerpadel je vhodný třífázový ovladač čerpadla PCS31.
Základní pracovní myšlenkou regulátoru je dosáhnout ochrany a automatického řízení pomocí integrovaného obvodu s funkcí syntézy programu jako výstupního signálu oka senzoru.
Řadič třífázového čerpadla využívá velkokapacitní čip umožňující aktualizaci programu.
Za typických provozních podmínek je proud čerpadla přesně zaznamenáván naším interním mechanismem pro jednoklíčové nastavení parametrů. Je možné identifikovat ochranu proti otáčení nasucho, přetížení a zastavení čerpadla měřením proudu za různých podmínek.
Na rozdíl od jiných ovladačů na trhu nabízí PCS31 ochranu proti přepólování fáze. S touto ochranou bude každé čerpadlo, které je v provozu, vědět, kdy dojde k otevřené fázi.
Tradiční primární použití řazení dip přepínačem
1. Voda se převádí z horní nádrže do spodní nádrže.
2. Posilovač vrtného čerpadla.
3. Vypouštění jímky.
Speciální vlastnosti platí, když se používá pro přenos vody.
automaticky aktivovaný systém doplňování vody po připojení hladinové sondy.
Zvažte následující scénář: spodní přívod vody má horní nádrž, která je prázdná. Podle standardní provozní logiky nemůže spodní nádrž čerpat vodu, dokud hladina kapaliny nedosáhne třetí sondy. Pokud je napájení vypnuto a znovu zapnuto, ovladač pouze určí, zda je voda přítomna ve druhé sondě, spíše než zda bylo dosaženo třetí sondy. Po počátečním cyklu se vrátí ke své typické funkční logice.
Nastavení hlavního parametru:
|
Parametr |
Popis |
Rozsah |
Výchozí hodnota |
|
001 |
Vypínací zesilovače ochrany proti chodu nasucho. |
0.0 A |
|
|
002 |
Vypínací zesilovače ochrany proti přetížení. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Vypínací zesilovače ochrany proti zablokování. |
33 A (0.75-7,5 kW) 66 A (11-15 kW) |
|
|
004 |
Vypínací napětí ochrany pod napětím. |
175 V (jednofázové) 300 V (třífázové) |
|
|
005 |
Vypínací napětí ochrany proti přepětí. |
253 V (jednofázové) 439 V (třífázové) |
|
|
006 |
Doba odezvy ochrany proti chodu nasucho. |
0 – 254 sekund |
6 sekund |
|
007 |
Doba obnovy ochrany proti běhu nasucho. |
0 – 254 min |
5 minut |
|
008 |
Funkce časovače při práci s aplikacemi |
00 – 01 |
00 (ne) [01 ano] |
|
009 |
Doba chodu čerpadla. |
0 – 254 min |
5 minut (pouze pokud je 008 povoleno nebo přepínač dip v poloze 10) |
|
010 |
Čas zastavení čerpadla. |
0 – 254 min |
5 minut (pouze pokud je 008 povoleno nebo přepínač dip v poloze 10) |
|
011 |
Časovač zastavení čerpadla v manuálním stavu. |
0 – 254 min |
0 minut (0=neaktivní) |
|
012 |
Funkce zámku ovládání LCD a tlačítek. |
00 - 01 |
00 (odemčeno) [01 zamčeno] |
|
|
|||
|
013 |
Otevřená fáze a ochrana proti přepólování. [00 (otevřená fáze a obrácení fáze VYPNUTO)] [01 (otevřená fáze vypnuta, obrácení fáze zapnuto)] [02 (otevřená fáze zapnuta, obrácení fáze vypnuto)] [03 (otevřená fáze a obrácení fáze zapnuto)] |
00 - 03 |
03 (parametr 013 dostupný pouze pro třífázové) Po nastavení prosím vypněte, pak může být k dispozici. |
|
Následující parametry jsou viditelné pouze protermoregulace při spojení sPT 100 Tje vybaven rozšiřujícím modulem. |
|||
|
014 |
Teplota spouštění čerpadla. Čerpadlo se spustí pod nastavenou teplotou. |
0 – 100 stupňů |
35 stupňů |
|
015 |
Teplota zastavení čerpadla. Čerpadlo se zastaví nad nastavenou teplotou. |
0 – 100 stupňů |
45 stupňů |
Další funkce
1. Několik použití pro možnosti pomocí nastavení parametrů a dip přepínačů.
2. Ochrana proti otevřené fázi, obrácení fáze, přetížení, podpětí, zablokování čerpadel, chodu nasucho a přepětí.
3. Různé možnosti malého krytu IP 65
4. Samostatné tlačítko pro kalibraci parametrů.
5. Stav čerpadla se zobrazuje na LCD.
6. Ověření kumulativní doby chodu čerpadla
7. Pumpujte posledních pět chyb a zkontrolujte je.
8. Čerpadlo lze automaticky zastavit v manuálním režimu nastavením časovače.
9. Software lze upravit tak, aby vyhovoval specifickým požadavkům daného místa.
10. Rozsah provozního napětí: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Dosažitelné napětí mezi 280 a 460 volty.
